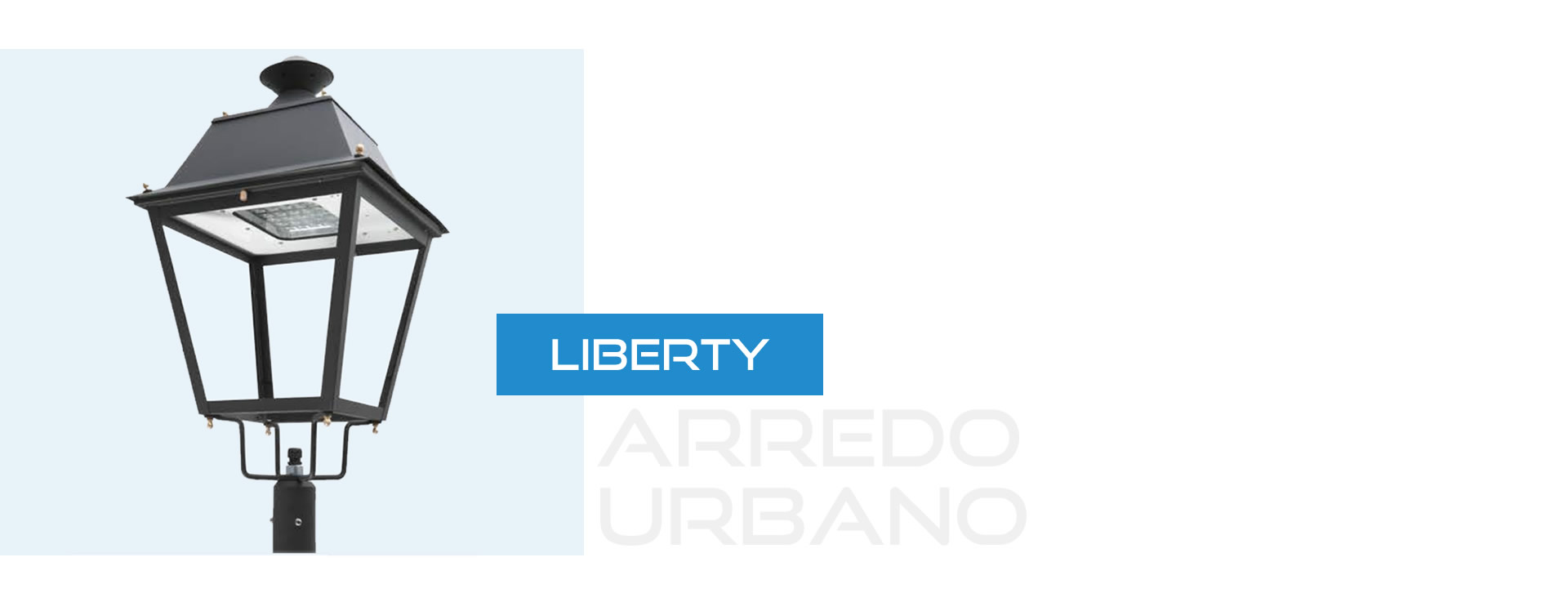

LIBERTY
Con la serie LIBERTY ha voluto abbinare alla moderna tecnologia a LED in campo di illuminazione urbana, uno stile classico ispirato ai tradizionali lampioni in ferro battuto.
Tutte le prerogative di alta qualità delle armature a LED WBS sono racchiuse in un design che riporta alla mente atmosfere d’altri tempi, arredando e valorizzando i diversi contesti urbani storici.
• Strade urbane
• Centri storici
• Piazze
• Parcheggi
• DOPPIA PROTEZIONE da scariche elettriche fino a 10KV.
• SEZIONATORE di apertura a doppio isolamento.
• VALVOLA anticondensa per il ricircolo dell’aria.
• DIFFUSIONE DELLA LUCE con sistema Multilayer
• GRUPPO OTTICO modulare facilmente sostituibile.
• GRUPPO ALIMENTAZIONE facilmente sostituibile.
Il gruppo ottico garantisce la conformità alla norma EN62471:2008 pertanto privo di rischio foto-biologico.
Il particolare design della lampada e del suo riflettore determina la Classificazione fotometrica full CUT-OFF.
Tutte le ottiche sono realizzate in PMMA ad alta Trasmittanza luminosa T(λ)>90%, resistente ai raggi UV ed alte temperature.
LIBERTY Led CCT 4000K
| CODICE | SORGENTE | POTENZA W | FLUSSO nom. Lm | PESO Kg. | IMBALLO cm | SCHEDA TECNICA |
|---|---|---|---|---|---|---|
| AU400154 | LED U36-P54 | 15W | 2400 | 11.00 | 45x45x66 | |
| AU400204 | LED U36-P54 | 20W | 3200 | 11.00 | 45x45x66 | |
| AU400254 | LED U36-P54 | 25W | 4000 | 11.00 | 45x45x66 | |
| AU400304 | LED U36-P54 | 30W | 4800 | 11.00 | 45x45x66 | |
| AU400354 | LED U36-P54 | 35W | 5600 | 11.00 | 45x45x66 | |
| AU400404 | LED U36-P54 | 40W | 6320 | 11.00 | 45x45x66 | scheda |
| AU400454 | LED U36-P54 | 45W | 7110 | 11.40 | 45x45x66 | |
| AU400504 | LED U36-P54 | 50W | 7800 | 11.40 | 45x45x66 | |
| AU400554 | LED U36-P54 | 55W | 8580 | 11.40 | 45x45x66 | |
| AU400604 | LED U36-P54 | 60W | 9360 | 11.40 | 45x45x66 | scheda |
| AU400654 | LED U36-P54 | 65W | 10140 | 11.40 | 45x45x66 | |
| AU400704 | LED U36-P54 | 70W | 10780 | 11.40 | 45x45x66 | scheda |
| AU400754 | LED U36-P54 | 75W | 11550 | 11.90 | 45x45x66 | |
| AU400804 | LED U36-P54 | 80W | 12480 | 11.90 | 45x45x66 | |
| AU400854 | LED U36-P54 | 85W | 13170 | 11.90 | 45x45x66 | |
| AU400904 | LED U36-P54 | 90W | 13950 | 11.90 | 45x45x66 |
LIBERTY Led CCT 3000K
| CODICE | SORGENTE | POTENZA W | FLUSSO nom. Lm | PESO Kg. | IMBALLO cm | SCHEDA TECNICA |
|---|---|---|---|---|---|---|
| AU400153 | LED U36-P53 | 15W | 2230 | 11.00 | 45x45x66 | |
| AU400203 | LED U36-P53 | 20W | 2970 | 11.00 | 45x45x66 | |
| AU400253 | LED U36-P53 | 25W | 3720 | 11.00 | 45x45x66 | |
| AU400303 | LED U36-P53 | 30W | 4460 | 11.00 | 45x45x66 | |
| AU400353 | LED U36-P53 | 35W | 5200 | 11.00 | 45x45x66 | |
| AU400403 | LED U36-P53 | 40W | 5880 | 11.00 | 45x45x66 | |
| AU400453 | LED U36-P53 | 45W | 6610 | 11.40 | 45x45x66 | |
| AU400503 | LED U36-P53 | 50W | 7250 | 11.40 | 45x45x66 | |
| AU400553 | LED U36-P53 | 55W | 7980 | 11.40 | 45x45x66 | |
| AU400603 | LED U36-P53 | 60W | 8700 | 11.40 | 45x45x66 | scheda |
| AU400653 | LED U36-P53 | 65W | 9430 | 11.40 | 45x45x66 | |
| AU400703 | LED U36-P53 | 70W | 10030 | 11.40 | 45x45x66 | scheda |
| AU400753 | LED U36-P53 | 75W | 10740 | 11.90 | 45x45x66 | |
| AU400803 | LED U36-P53 | 80W | 11600 | 11.90 | 45x45x66 | |
| AU400853 | LED U36-P53 | 85W | 12250 | 11.90 | 45x45x66 | |
| AU400903 | LED U36-P53 | 90W | 12980 | 11.90 | 45x45x66 |
| POTENZE | 15W fino a 90W |
| TENSIONE | 230Vac |
| CLASSE DI ISOLAMENTO | I - II |
| FATTORE DI POTENZA | ≥0,98 |
| FREQUENZA | 50/60Hz |
| TEMPERATURA DI ESERCIZIO | -40°C + 50°C |
| CLASSE ENERGETICA | A++ |
| GUSCIO | ALLUMINIO |
| STAFFA PER PALO Ф 60-76mm | Per testa palo |
| GRADO DI PROTEZIONE | IP66 |
| GRADO DI PROTEZIONE URTI | IK09 |
| COLORE | GRIGIO RAL 7016 |
| LED CHIP | Philips Lumileds |
| RENDIMENTO LUMINOSO | 88% |
| INDICE DI RESA CROMATICA | ≥70 |
| TEMPERATURA COLORE | 4000K 3000K optional |
| CLASSE FOTOBIOLOGICA | GRUPPO ESENTE |
| CLASSE FOTOMETRICA | full CUT-OFF |
| DURATA GRUPPO OTTICO | >100.000h - L90B10 |
| OTTICHE | OTS-AS; OTS-BS; OTS-CS; OTA-EA; OTA-DA; |
Dimmerazioni possibili con dotazione opzionale:
D1: Riduzione del flusso dopo la mezzanotte virtuale in relazione a step predeterminati in fabbrica.
D2: Regolazione del flusso mediante segnale pilota 1-10V da controller remoto.
D3: Dimmerazione DALI (Digital Addressable Lighting Interface) mediante segnale gestito da centraleremota.
D4: Regolazione del flusso mediante interfaccia ad onde convogliate per gestione da remoto.
D5: Regolazione del flusso mediante interfaccia di telecontrollo wireless per gestione da remoto.
