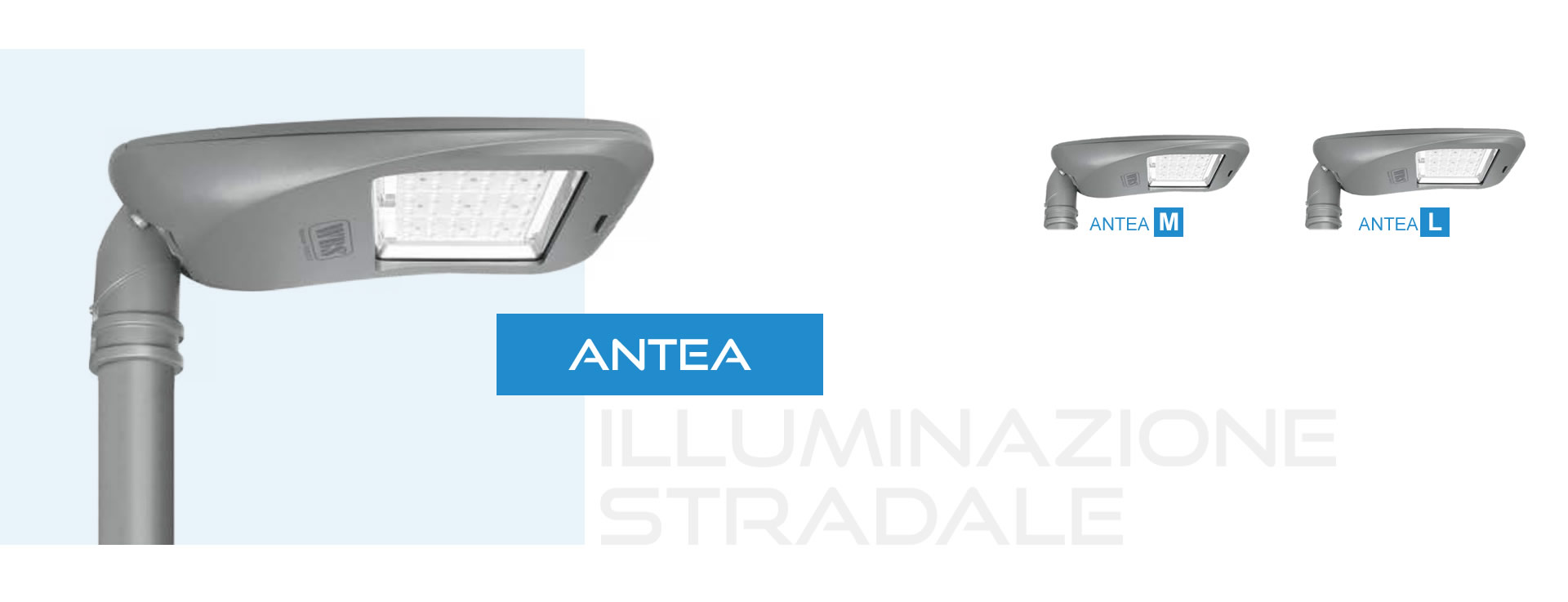

ANTEA
Le armature stradali della serie ANTEA con sorgente a Led, sono state progettate per rispondere all’esigenza di illuminare con i massimi standard qualitativi e di efficienza luminosa contesti urbani ed extraurbani.
La loro struttura in alluminio anodizzato di altissima qualità le rende particolarmente resistenti ed affidabili, ed il loro design moderno e minimale, consente una facile collocazione in diverse applicazioni.
• Strade urbane
• Strade extraurbane
• Piste ciclabili
• Parcheggi
• Rotatorie
• DOPPIA PROTEZIONE da scariche elettriche fino a 10KV.
• SEZIONATORE di apertura a doppio isolamento.
• VALVOLA anticondensa per il ricircolo dell’aria.
• DIFFUSIONE DELLA LUCE con sistema Multilayer.
• GRUPPO OTTICO modulare facilmente sostituibile.
• GRUPPO ALIMENTAZIONE facilmente sostituibile.
Il gruppo ottico garantisce la conformità alla norma EN62471:2008 pertanto privo di rischio foto-biologico.
Il particolare design della lampada e del suo riflettore determina la Classificazione fotometrica full CUT-OFF.
in policarbonato V0 con finiture su alluminio galvanizzato in grado di attenuare l’effetto abbagliamento tipico delle lampade a LED.
Tutte le ottiche sono realizzate in PMMA ad alta Trasmittanza luminosa T(λ)>90%, resistente ai raggi UV ed alte temperature.
- CODICI PRODOTTI
- CARATTERISTICHE ELETTRICHE
- CARATTERISTICHE MECCANICHE
- CARATTERISTICHE FOTOMETRICHE
- GESTIONE DELLA LUCE
ANTEA Led CCT 4000K
CODICE | SORGENTE | POTENZA W | FLUSSO nom. Lm | PESO kg | IMBALLO cm | Scheda tecnica |
---|---|---|---|---|---|---|
AS07030M4 | LED A108-P34 | 30 | 4800 | 7,00 | 65x32x17 | scheda |
AS07035M4 | LED A108-P34 | 35 | 5600 | 7,00 | 65x32x17 | scheda |
AS07040M4 | LED A108-P34 | 40 | 6320 | 7,30 | 65x32x17 | scheda |
AS07045M4 | LED A108-P34 | 45 | 7110 | 7,30 | 65x32x17 | |
AS07050M4 | LED A108-P34 | 50 | 7800 | 7,30 | 65x32x17 | scheda |
AS07055M4 | LED A108-P34 | 55 | 8580 | 7,30 | 65x32x17 | scheda |
AS07060M4 | LED A108-P34 | 60 | 9360 | 7,30 | 65x32x17 | scheda |
AS07065M4 | LED A108-P34 | 65 | 10140 | 7,30 | 65x32x17 | scheda |
AS07070M4 | LED A108-P34 | 70 | 10780 | 7,30 | 65x32x17 | scheda |
AS07080M4 | LED A144-P34 | 80 | 12480 | 7,70 | 65x32x17 | scheda |
AS07090M4 | LED A144-P34 | 90 | 13950 | 7,70 | 65x32x17 | scheda |
AS07100M4 | LED A144-P34 | 100 | 15400 | 7,70 | 65x32x17 | scheda |
AS07105M4 | LED A144-P34 | 105 | 16060 | 7,70 | 65x32x17 | |
AS07120L4 | LED A240-P34 | 120 | 18360 | 12,00 | 85x40x21 | |
AS07135L4 | LED A240-P34 | 135 | 20650 | 12,00 | 85x40x21 | |
AS07142L4 | LED A240-P34 | 142 | 21730 | 12,00 | 85x40x21 | |
AS07150L4 | LED A240-P34 | 150 | 22200 | 12,00 | 85x40x21 | scheda |
AS07180L4 | LED A240-P34 | 180 | 26640 | 12,50 | 85x40x21 |
ANTEA Led CCT 3000K
CODICE | SORGENTE | POTENZA W | FLUSSO nom. Lm | PESO kg | IMBALLO cm | Scheda tecnica |
---|---|---|---|---|---|---|
AS07030M3 | LED A108-P33 | 30 | 4460 | 7,00 | 65x32x17 | |
AS07035M3 | LED A108-P33 | 35 | 5200 | 7,00 | 65x32x17 | |
AS07040M3 | LED A108-P33 | 40 | 5870 | 7,30 | 65x32x17 | |
AS07045M3 | LED A108-P33 | 45 | 6600 | 7,30 | 65x32x17 | |
AS07050M3 | LED A108-P33 | 50 | 7250 | 7,30 | 65x32x17 | |
AS07055M3 | LED A108-P33 | 55 | 7980 | 7,30 | 65x32x17 | |
AS07060M3 | LED A108-P33 | 60 | 8700 | 7,30 | 65x32x17 | |
AS07065M3 | LED A108-P33 | 65 | 9430 | 7,30 | 65x32x17 | |
AS07070M3 | LED A108-P33 | 70 | 10000 | 7,30 | 65x32x17 | |
AS07080M3 | LED A144-P33 | 80 | 11600 | 7,70 | 65x32x17 | |
AS07090M3 | LED A144-P33 | 90 | 12970 | 7,70 | 65x32x17 | |
AS07100M3 | LED A144-P33 | 100 | 14320 | 7,70 | 65x32x17 | |
AS07105M3 | LED A144-P33 | 105 | 14930 | 7,70 | 65x32x17 | |
AS07120L3 | LED A240-P33 | 120 | 17080 | 12,00 | 85x40x21 | |
AS07135L3 | LED A240-P33 | 135 | 19200 | 12,00 | 85x40x21 | |
AS07142L3 | LED A240-P33 | 142 | 20200 | 12,00 | 85x40x21 | |
AS07150L3 | LED A240-P33 | 150 | 20640 | 12,00 | 85x40x21 | |
AS07180L3 | LED A240-P33 | 180 | 24770 | 12,50 | 85x40x21 |
POTENZE | 30W fino a 180W |
TENSIONE | 230Vac |
CLASSE DI ISOLAMENTO | I - II |
FATTORE DI POTENZA | ≥0,98 |
FREQUENZA | 50/60Hz |
TEMPERATURA DI ESERCIZIO | -40°C + 50°C |
CLASSE ENERGETICA | A++ |
GUSCIO | ALLUMINIO |
FISSAGGIO palo Ф 60mm | Regolabile 0°-90°±15° |
GRADO DI PROTEZIONE | IP66 |
GRADO DI PROTEZIONE URTI | IK09 |
COLORE | GRIGIO RAL 9007 |
LED CHIP | Philips Lumileds |
RENDIMENTO LUMINOSO | 88% |
INDICE DI RESA CROMATICA | ≥70 |
TEMPERATURA COLORE | 4000K 3000K optional |
CLASSE FOTOBIOLOGICA | GRUPPO ESENTE |
CLASSE FOTOMETRICA | full CUT-OFF |
DURATA GRUPPO OTTICO | >100.000h - L90B10 |
OTTICHE | OTS-AS; OTS-BS; OTS-CS; OTS-DS; OTS-PS |
Dimmerazioni possibili con dotazione opzionale:
D1: Riduzione del flusso dopo la mezzanotte virtuale in relazione a step predeterminati in fabbrica.
D2: Regolazione del flusso mediante segnale pilota 1-10V da controller remoto.
D3: Dimmerazione DALI (Digital Addressable Lighting Interface) mediante segnale gestito da centrale remota.
D4: Regolazione del flusso mediante interfaccia ad onde convogliate per gestione da remoto.
D5: Regolazione del flusso mediante interfaccia di telecontrollo wireless per gestione da remoto.
