ILLUMINA

ILLUMINA

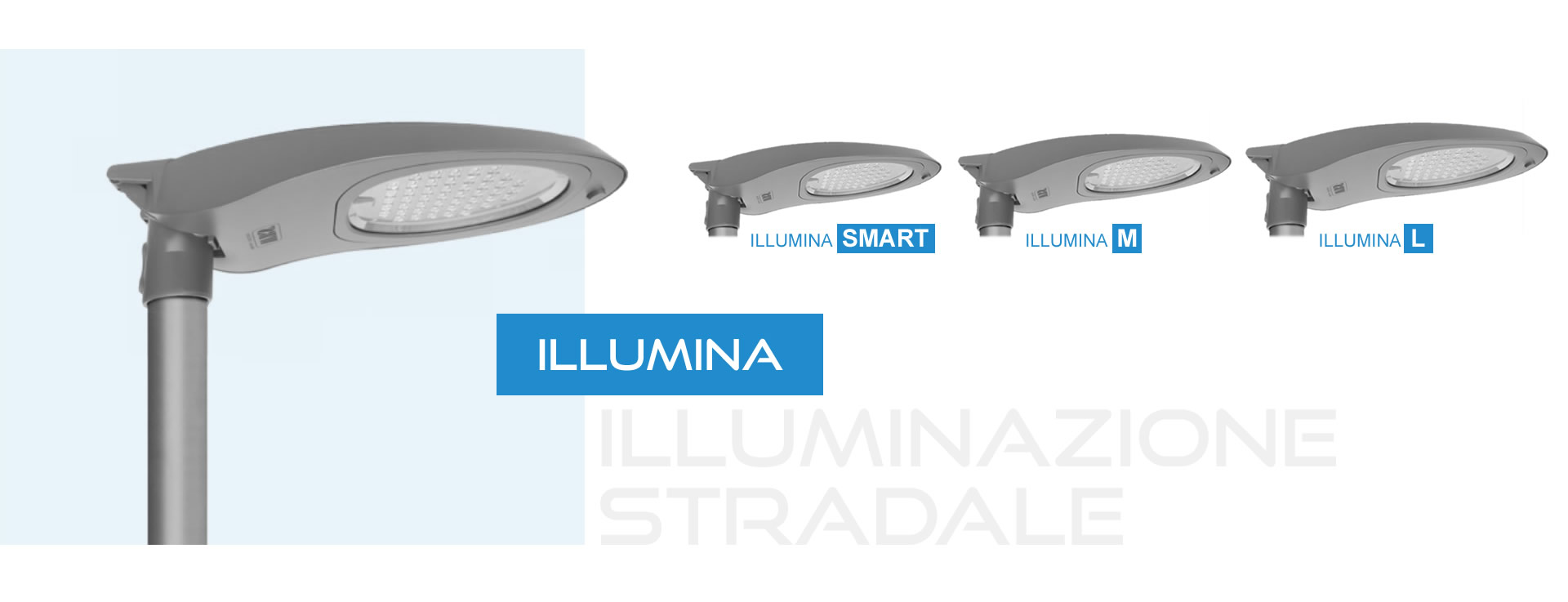

Le armature stradali della serie ILLUMINA sono state progettate per rispondere all’esigenza di illuminare con i massimi standard qualitativi e di efficienza luminosa contesti urbani ed extra-urbani.
Il design moderno e minimale, consente loro un facile abbinamento in qualsiasi tipo di contesto urbano ed extraurbano. La struttura è realizzata con alluminio anodizzato e trattamento anti-salino.
Sono verniciate con polveri epossidiche che le rende particolarmente resistenti ed affidabili nel tempo.

• Strade urbane
• Strade extraurbane
• Piste ciclabili
• Parcheggi
• Rotatorie

• DOPPIA PROTEZIONE da scariche elettriche fino a 10KV.
• SEZIONATORE di apertura a doppio isolamento.
• VALVOLA anticondensa per il ricircolo dell’aria.
• DIFFUSIONE DELLA LUCE con sistema Multilayer
• GRUPPO OTTICO modulare facilmente sostituibile.
• GRUPPO ALIMENTAZIONE facilmente sostituibile.

Il gruppo ottico garantisce la conformità alla norma EN62471:2008 pertanto privo di rischio foto-biologico.
Il particolare design della lampada e del suo  riflettore determina la Classificazione  fotometrica full CUT-OFF.

in policarbonato V0 con
finiture in alluminio galvanizzato in grado di attenuare l’effetto abbagliamento tipico delle lampade a LED.
Tutte le ottiche sono  realizzate in PMMA ad alta Trasmittanza luminosa T(λ)>90%, resistente ai raggi UV ed alte temperature.

  • CODICI PRODOTTI
  • CARATTERISTICHE ELETTRICHE
  • CARATTERISTICHE MECCANICHE
  • CARATTERISTICHE FOTOMETRICHE
  • GESTIONE DELLA LUCE

ILLUMINA Led CCT 4000K

CODICESORGENTEPOTENZA WFLUSSO nom. LmPESO Kg.IMBALLO cmSCHEDA TECNICA
AS01015S4LED I16-CR415W22205.3056x27x16
AS01020S4LED I16-CR420W29605.3056x27x16
AS01025S4LED I16-CR425W37005.3056x27x16
AS01030S4LED I16-CR430W44405.3056x27x16
AS01035S4LED I16-CR435W51805.3056x27x16
AS01040S4LED I16-CR440W59205.3056x27x16
AS01045M4LED I24-CR445W66608.3067x34x19
AS01050M4LED I24-CR450W74008.3067x34x19
AS01055M4LED I24-CR455W81408.3067x34x19
AS01060M4LED I24-CR460W88708.3067x34x19
AS01065M4LED I24-CR465W96008.3067x34x19
AS01070M4LED I24-CR470W103408.3067x34x19
AS01080M4LED I48-CR480W118308.7067x34x19
AS01090M4LED I48-CR490W133208.7067x34x19
AS01100M4LED I48-CR4100W148308.7067x34x19
AS01120L4LED I72-CR4120W1776014.6088x41x23
AS01135L4LED I72-CR4135W1997014.6088x41x23
AS01140L4LED I72-CR4142W2102014.6088x41x23
AS01150L4LED I72-CR4150W2220014.6088x41x23

ILLUMINA Led CCT 3000K

CODICESORGENTEPOTENZA WFLUSSO nom. LmPESO Kg.IMBALLO cmSCHEDA TECNICA
AS01015S3LED I16-CR315W22205.3056x27x16
AS01020S3LED I16-CR320W27205.3056x27x16
AS01025S3LED I16-CR325W34005.3056x27x16
AS01030S3LED I16-CR330W41005.3056x27x16
AS01035S3LED I16-CR335W47605.3056x27x16
AS01040S3LED I16-CR340W54505.3056x27x16
AS01045M3LED I24-CR345W61308.3067x34x19
AS01050M3LED I24-CR350W68008.3067x34x19
AS01055M3LED I24-CR355W74908.3067x34x19
AS01060M3LED I24-CR360W81608.3067x34x19
AS01065M3LED I24-CR365W88308.3067x34x19
AS01070M3LED I24-CR370W95008.3067x34x19
AS01080M3LED I48-CR380W109008.7067x34x19
AS01090M3LED I48-CR390W122508.7067x34x19
AS01100M3LED I48-CR3100W136438.7067x34x19
AS01120L3LED I72-CR3120W1634014.6088x41x23
AS01135L3LED I72-CR3135W1837014.6088x41x23
AS01140L3LED I72-CR3142W1934014.6088x41x23
AS01150L3LED I72-CR3150W2042014.6088x41x23

POTENZE20W fino a 150W
TENSIONE230Vac
CLASSE DI ISOLAMENTOI - II
FATTORE DI POTENZA≥0,98
FREQUENZA50/60Hz
TEMPERATURA DI ESERCIZIO-40°C + 50°C
CLASSE ENERGETICAA++

GUSCIOALLUMINIO
FISSAGGIO palo Ф 60mmRegolabile 0°-90°±10°
GRADO DI PROTEZIONEIP66
GRADO DI PROTEZIONE URTIIK09
COLOREGRIGIO RAL 9007

LED CHIPPhilips Lumileds
RENDIMENTO LUMINOSO84%
INDICE DI RESA CROMATICA≥70
TEMPERATURA COLORE4000K
3000K optional
CLASSE FOTOBIOLOGICAGRUPPO ESENTE
CLASSE FOTOMETRICAfull CUT-OFF
DURATA GRUPPO OTTICO>100.000h - L90B10
OTTICHEOTS-AS; OTS-BS; OTS-CS; OTS-DS; OTS-PS

Dimmerazioni possibili con dotazione opzionale:
D1: Riduzione del flusso dopo la mezzanotte virtuale in relazione a step predeterminati in fabbrica.
D2: Regolazione del flusso mediante segnale pilota 1-10V da controller remoto.
D3: Dimmerazione DALI (Digital Addressable Lighting Interface)  mediante segnale gestito da centraleremota.
D4: Regolazione del flusso mediante interfaccia ad onde convogliate per gestione da remoto.
D5: Regolazione del flusso mediante interfaccia di telecontrollo wireless per gestione da remoto.
